犀牛派A1 Mini
产品概述
犀牛派A1M基于高通跃龙 QCS6490 与犀牛Q64智能模组，集成8GB LPDDR5和64GB eMMC，以85 × 56 mm紧凑板型提供双路摄像头、显示、千兆网络及40-pin扩展接口。适用于视觉识别、触摸交互、机器人感知与轻量边缘AI终端，方便完成原型验证并集成到产品中。
产品亮点
- 本地视觉处理：八核QCS6490与最高12 TOPS（稠密）AI算力，配合8GB LPDDR5和64GB eMMC，为目标检测、图像分类等端侧应用提供硬件基础。
- 双摄与屏幕交互：2路4-lane MIPI CSI、Micro HDMI和4-lane MIPI DSI，便于搭建图像采集、视觉识别与触摸交互终端。
- 紧凑板型，便于扩展：USB 3.0/2.0、千兆网口、Wi-Fi 6/蓝牙5.4及40-pin排针，便于连接控制外设并集成到空间受限设备。

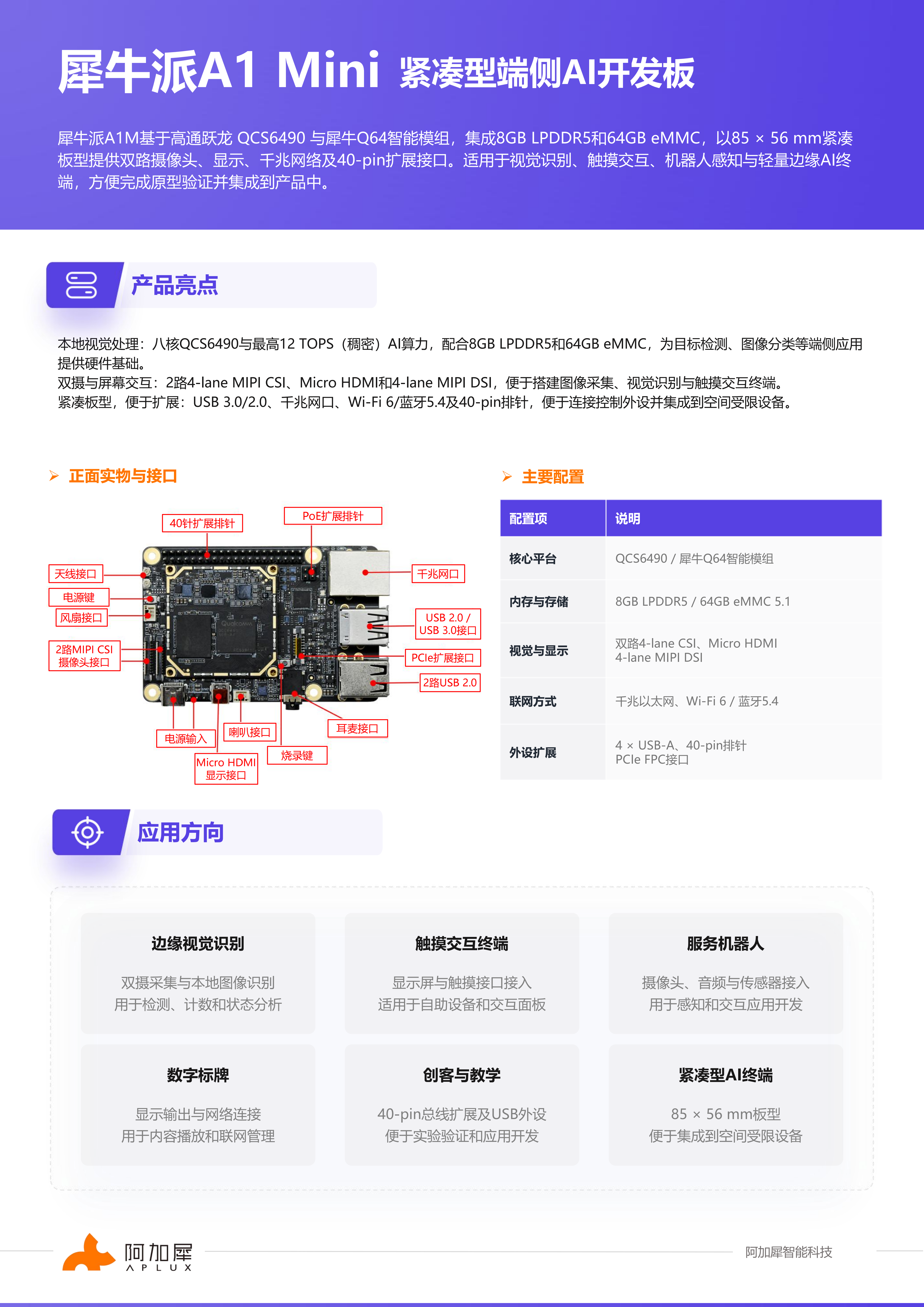

正面主要接口
| 接口位置 | 描述 |
|---|---|
| PoE扩展排针 | PoE供电扩展接口 |
| 40针扩展排针 | 2.54mm双排针，3.3V电平 |
| 天线接口 | Wi-Fi / 蓝牙天线 |
| 千兆网口 | RJ45千兆以太网接口 |
| 电源键 | 系统电源开关 |
| 风扇接口 | 5V/1A风扇接口 |
| USB 3.0接口 | 高速USB接口 |
| USB 2.0接口 | 标准USB接口 |
| 2路MIPI CSI摄像头接口 | 双路4-lane MIPI CSI，22-pin FPC |
| PCIe扩展接口 | 16-pin FPC接口 |
| 2路USB 2.0 | 扩展USB接口 |
| 喇叭接口 | 音频输出接口 |
| 耳麦接口 | 3.5mm CTIA标准耳麦接口 |
| Micro HDMI显示接口 | Micro HDMI（Type D） |
| 烧录键 | 固件烧录按键 |
| 电源输入 | 12V/2A，USB-C或排针输入 |
主要配置
| 配置项 | 说明 |
|---|---|
| 核心平台 | QCS6490 / 犀牛Q64智能模组 |
| 内存与存储 | 8GB LPDDR5 / 64GB eMMC 5.1 |
| 视觉与显示 | 双路4-lane MIPI CSI、Micro HDMI、4-lane MIPI DSI |
| 联网方式 | 千兆以太网、Wi-Fi 6 / 蓝牙5.4 |
| 外设扩展 | 4 × USB-A、40-pin排针、PCIe FPC接口 |
应用方向
| 应用领域 | 描述 |
|---|---|
| 边缘视觉识别 | 双摄采集与本地图像识别，用于检测、计数和状态分析 |
| 触摸交互终端 | 显示屏与触摸接口接入，适用于自助设备和交互面板 |
| 服务机器人 | 摄像头、音频与传感器接入，用于感知和交互应用开发 |
| 数字标牌 | 显示输出与网络连接，用于内容播放和联网管理 |
| 创客与教学 | 40-pin总线扩展及USB外设，便于实验验证和应用开发 |
| 紧凑型AI终端 | 85 × 56 mm板型，便于集成到空间受限设备 |
技术规格
| 类别 | 规格 |
|---|---|
| 处理器 | 高通跃龙 QCS6490，6 nm；八核Kryo 670，最高2.7GHz |
| AI算力 | Hexagon 770，最高12 TOPS（稠密） |
| GPU / 视频 | Adreno 643 GPU，812MHz；芯片支持4K60解码 / 4K30编码 |
| 内存 / 存储 | 8GB LPDDR5 / 64GB eMMC 5.1（犀牛Q64智能模组配置） |
| 摄像头 | 2 × MIPI CSI，均为4-lane；22-pin FPC，最高2.5Gbps/lane |
| 显示 / 触摸 | 1 × Micro HDMI（Type D）；1 × 4-lane MIPI DSI（31-pin）；I²C触摸接口（6-pin FPC） |
| USB | 4 × Type-A（1 × USB 3.0 + 3 × USB 2.0） |
| 以太网 | 1 × 千兆RJ45网口；PoE供电需配套HAT |
| 无线通信 | Wi-Fi 6 / 蓝牙5.4；板载FCU760K模块 |
| PCIe | 1 × 16-pin FPC接口 |
| 存储扩展 | 1 × Micro SD / TF卡座；支持SD v3.0，兼容2.0 |
| 扩展接口 | 40-pin、2.54mm双排针，3.3V电平；支持I²C、I²S、SPI、UART、GPIO |
| 音频 | 3.5mm耳麦接口（CTIA）；1 × 喇叭接口，最高3.24W @ 4Ω |
| 系统管理 | 电源键、烧录键、状态LED；RTC电池接口、3.3V调试串口 |
| 供电 | 12V / 2A，USB-C或排针输入；两种输入不可同时使用 |
| 风扇接口 | 5V / 1A，2-pin连接器 |
| 工作环境 | -25～50℃；相对湿度0%～95%，不结露 |
| 存储温度 | -45～80℃ |
| PCB尺寸 | 85 × 56 mm（±0.5 mm） |
注：预留5V/1A风扇接口，便于配置主动散热。PoE供电需配套HAT，RTC功能需外接备份电池。
订购信息
| 产品名 | 产品代码 | 说明 |
|---|---|---|
| 犀牛派A1M | A6490PZ2-YSQM01 | 紧凑型端侧AI开发板（犀牛Q64智能模组 + A1M主板） |
关于阿加犀智能科技
成都阿加犀智能科技有限公司提供高通平台智能模组、开发板与边缘AI解决方案，服务于客户的应用开发和产品集成。
联系方式：
- 获取方式：联系销售团队获取报价与交期
- 邮箱：murphychill@aidlux.com
- 官网：https://aidlux.com
主板接口、供电与机械尺寸等详细信息，请参阅产品规格书。
