基于 Arduino UNO Q 的桌面级八自由度四足机器人，通过正弦振荡器生成步态，支持浏览器控制与动作参数调节。
| 设备名称 / 型号 | 数量 | 官网单价 | 小计 |
|---|---|---|---|
开发板Arduino UNO Q 4GBArduino · UNO Q 4GB已停用 | × 1 | Arduino · UNO Q 4GB官网单价暂无CNY官网参考价 | — |
控制与驱动UNO Q 扩展板自定义扩展板（舵机排针、电源分配） | × 1 | 自定义扩展板（舵机排针、电源分配）官网单价暂无CNY官网参考价 | — |
电机与执行器舵机MG996R 数字舵机（双轴、金属齿，2×4 套装） | × 8 | MG996R 数字舵机（双轴、金属齿，2×4 套装）官网单价暂无CNY官网参考价 | — |
电源与能源电池12V 锂电池组（18650 3S） | × 1 | 12V 锂电池组（18650 3S）官网单价暂无CNY官网参考价 | — |
机械与结构3D 打印件车身 + 四腿部件（模型开源，可自行打印）（计数单位：套） | × 1 | 车身 + 四腿部件（模型开源，可自行打印）（计数单位：套）官网单价暂无CNY官网参考价 | — |
机械与结构M3×30 内六角螺钉M3×30 | × 8 | M3×30官网单价暂无CNY官网参考价 | — |
机械与结构M3×45 内六角螺钉M3×45 | × 4 | M3×45官网单价暂无CNY官网参考价 | — |
机械与结构M3 自锁螺母M3 | × 12 | M3官网单价暂无CNY官网参考价 | — |
机械与结构M3×6 内六角螺钉M3×6 | × 3 | M3×6官网单价暂无CNY官网参考价 | — |
机械与结构M3×10 内六角螺钉M3×10 | × 2 | M3×10官网单价暂无CNY官网参考价 | — |
机械与结构M3×6 十字螺钉M3×6 | × 64 | M3×6官网单价暂无CNY官网参考价 | — |
机械与结构M2×6 十字自攻螺钉M2×6 | × 56 | M2×6官网单价暂无CNY官网参考价 | — |
机械与结构15mm 黑色活动眼贴15mm | × 2 | 15mm官网单价暂无CNY官网参考价 | — |
官网价格为最近人工核价结果，仅供参考，以厂商官网实际价格为准；不同币种不进行汇率换算。

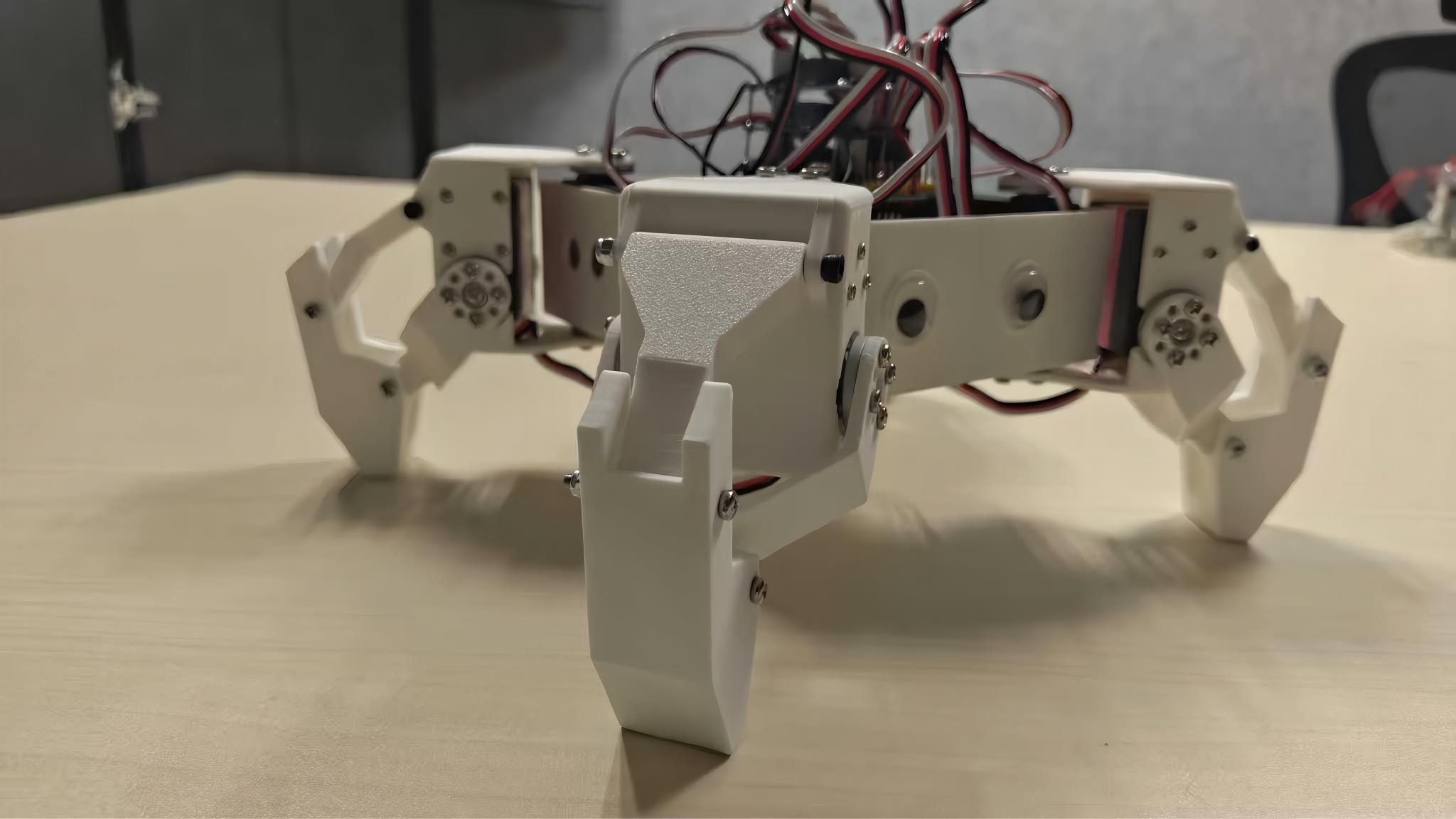

MiniKame 是一款基于 Arduino UNO Q（内置 WiFi）的 8 自由度桌面级四足机器人，通过正弦振荡器模拟生物中枢模式发生器（CPG）实现自然步态，支持浏览器 Web 界面远程控制。名称「Kame」源自日语「亀」（乌龟），寓意稳健而充满活力。
| 项目 | 内容 |
|---|---|
| 产品名称 | MiniKame Quadruped Robot（Kame 四足机器人，仓库名 kame_robot） |
| 产品定位 | 桌面级四足机器人 / 机器人入门与 STEAM 教学平台 |
| 开发团队 | APLUX 阿加犀（GitHub：APLUX-Official） |
| 分类 | Motors & Robotics（Arduino 分类） |
| 开源协议 | Apache License 2.0 |
| 项目案例页 | https://projecthub.arduino.cc/aplux/minikame-quadruped-robot-a-desktop-robot-building-tutorial-from-scratch-439e7e |
| 类别 | 参数 |
|---|---|
| 尺寸 | 150 mm（长）× 120 mm（宽）× 100 mm（高） |
| 重量 | 约 300 g |

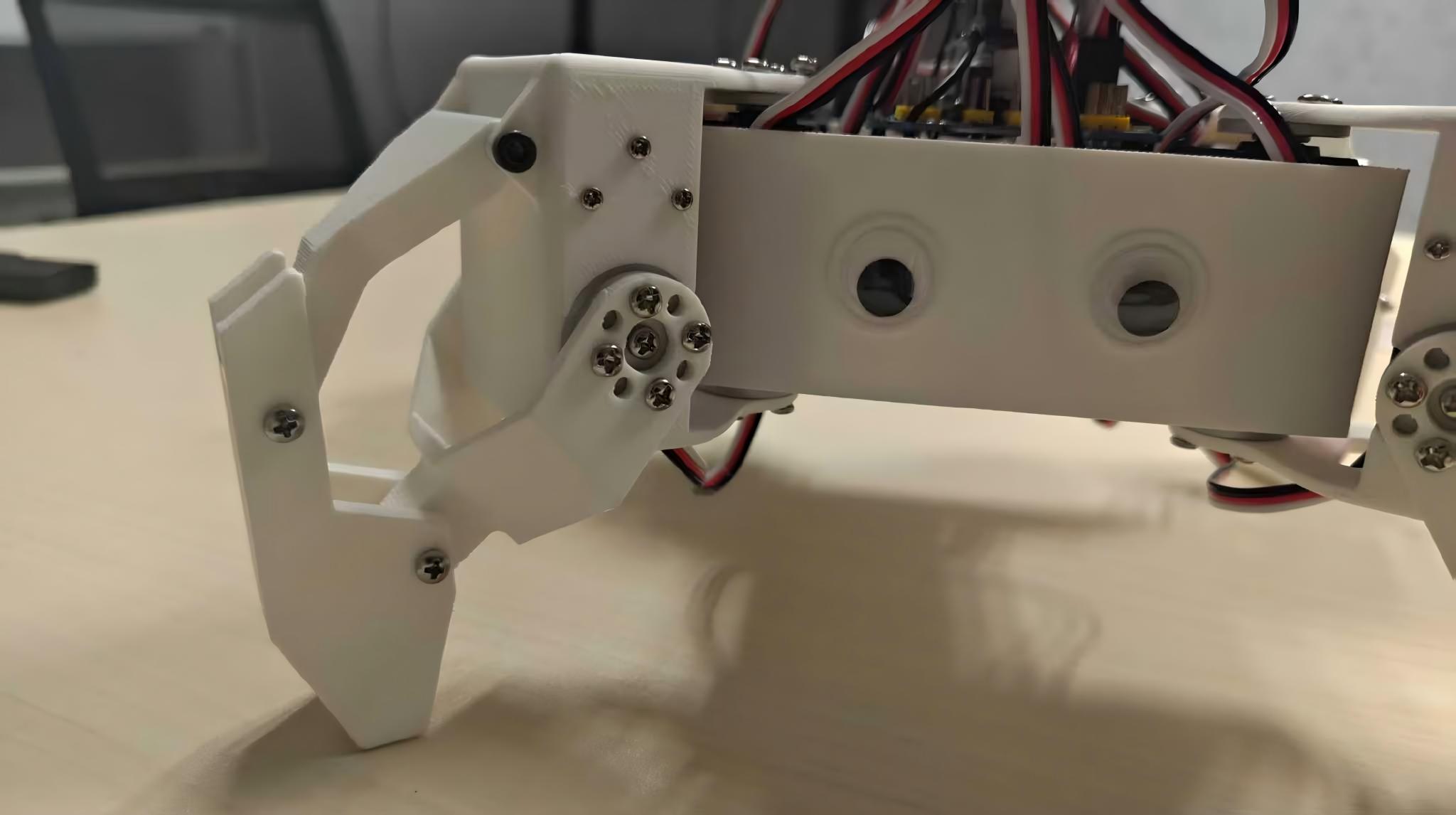

| 自由度 | 8（每条腿 2 个关节：大腿 + 小腿） |
| 主控 | Arduino UNO Q 4GB（内置 Wi-Fi） |
| 驱动舵机 | 8 × MG996R 数字舵机（双轴、金属齿） |
| 电源 | 12V 锂电池组（18650 3S） |

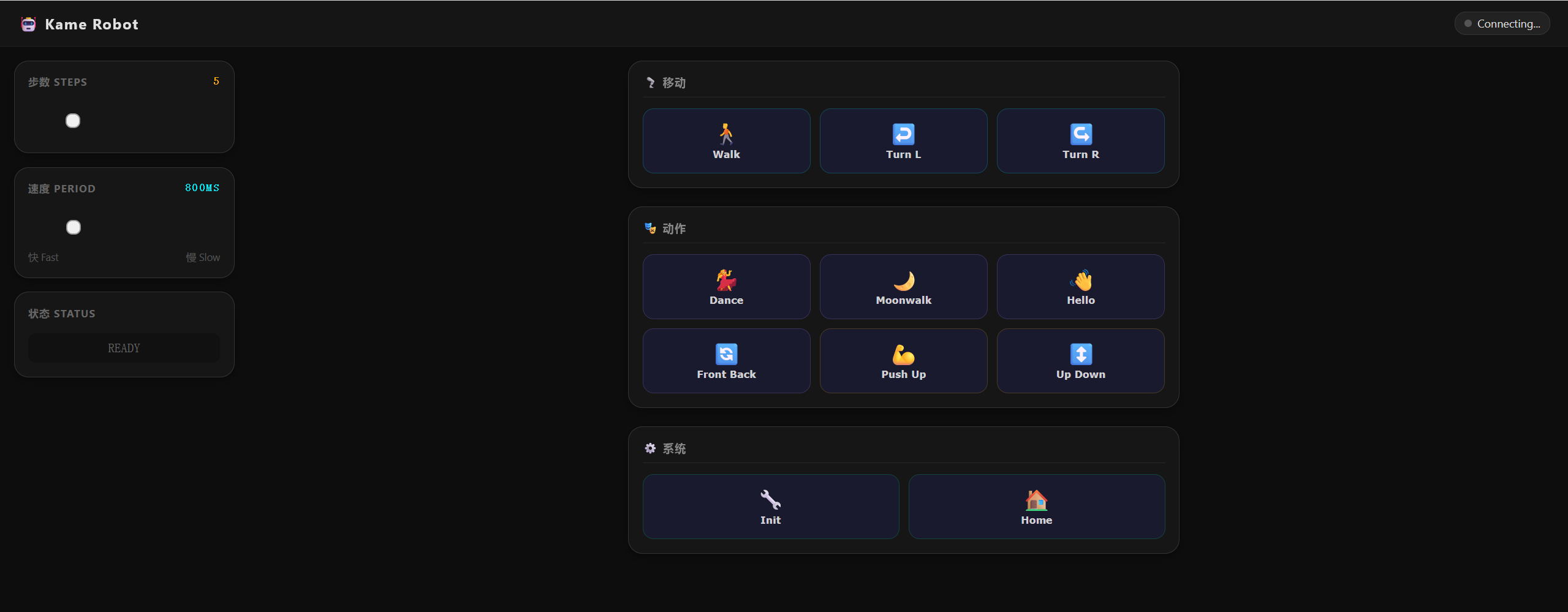

| 控制方式 | 浏览器 Web 界面（手机 / 电脑，局域网内使用，无需安装 App） |
| 动作库 | 11 种预设动作（行走 / 转弯 / 舞蹈 / 太空步等） |
| 参数调节 | 步数 1–20、周期 200–3000 ms（实时滑块调节） |
Web 前端（HTML/CSS/JS） ←Socket.IO→ Python 中台（指令路由） ←RouterBridge→ Arduino 固件（舵机控制）
output(t) = A × sin(2π × t / T + φ) + Otrim[]（补偿机械装配误差）+ reverse[]（修正舵机安装方向）| 动作 | 编号 | 说明 |
|---|---|---|
| walk | 1 | 四足行走 |
| turnL | 3 | 原地左转 |
| turnR | 4 | 原地右转 |
| moonwalk | 5 | 太空步 |
| dance | 6 | 舞蹈 |
| upDown | 7 | 上下起伏 |
| pushUp | 8 | 俯卧撑 |
| hello | 9 | 打招呼（抬腿挥手） |
| frontBack | 11 | 前后摇摆 |
| home | 12 | 归位（标准站立姿态） |
| init | 13 | 初始化（重新校准舵机） |
除 init / home 外，所有动作执行完毕后自动归位（home）。
| 舵机 | 功能 | 引脚 | 舵机 | 功能 | 引脚 |
|---|---|---|---|---|---|
| S0 | 左前大腿 | D4 | S4 | 左后大腿 | D8 |
| S1 | 右前大腿 | D5 | S5 | 右后大腿 | D9 |
| S2 | 左前小腿 | D6 | S6 | 左后小腿 | D10 |
| S3 | 右前小腿 | D7 | S7 | 右后小腿 | D11 |
sketch/ 目录代码上传至 Arduino UNO Qarduino-app-cli app start kame_robothttp://<机器人IP>:7000（IP 可在串口监视器查看）trim[0] = -5; // 左前大腿
trim[1] = -5; // 右前大腿
trim[2] = -20; // 左前小腿
trim[3] = 10; // 右前小腿
trim[4] = -3; // 左后大腿
trim[5] = -3; // 右后大腿
trim[6] = -15; // 左后小腿
trim[7] = -13; // 右后小腿

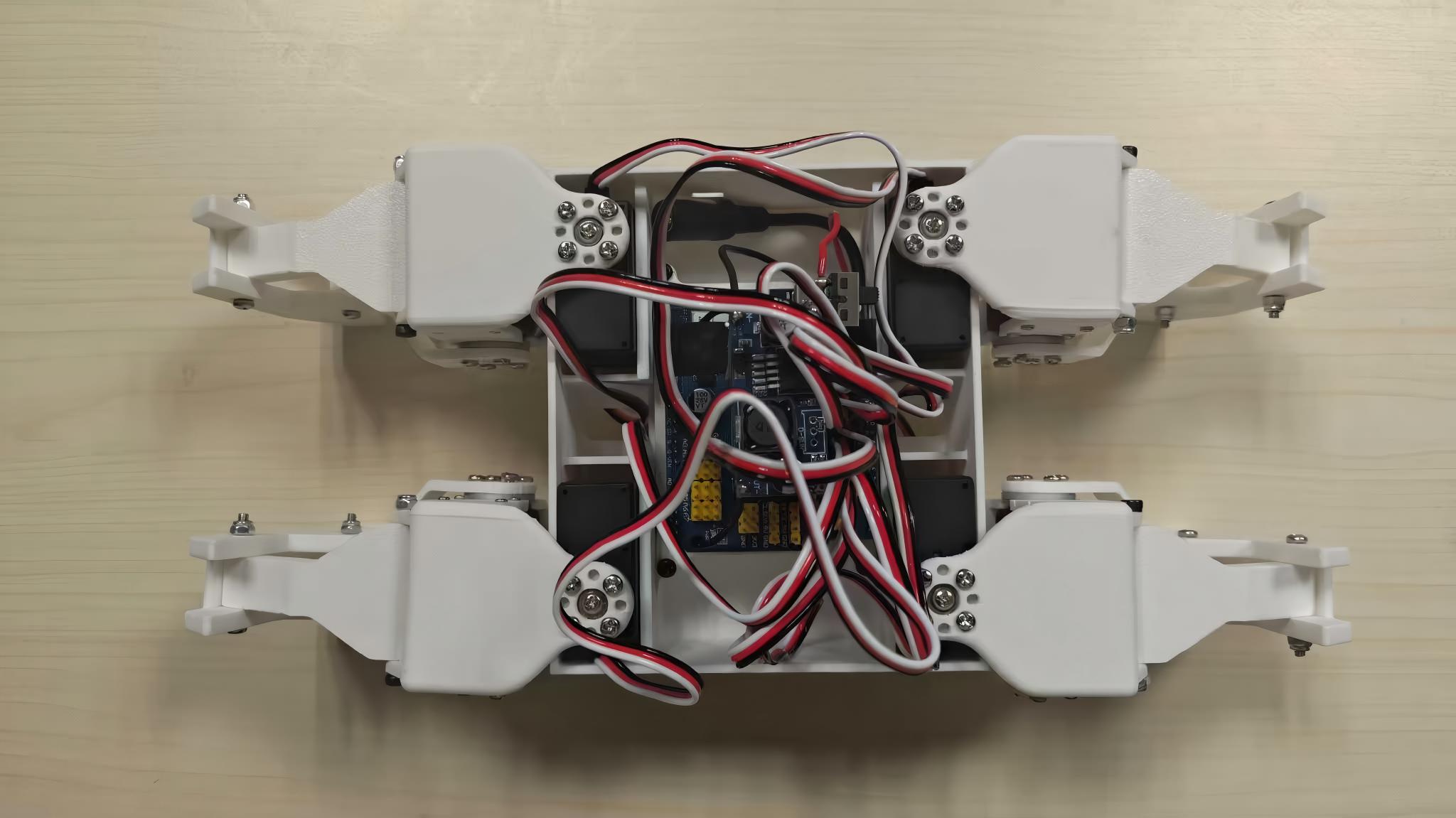

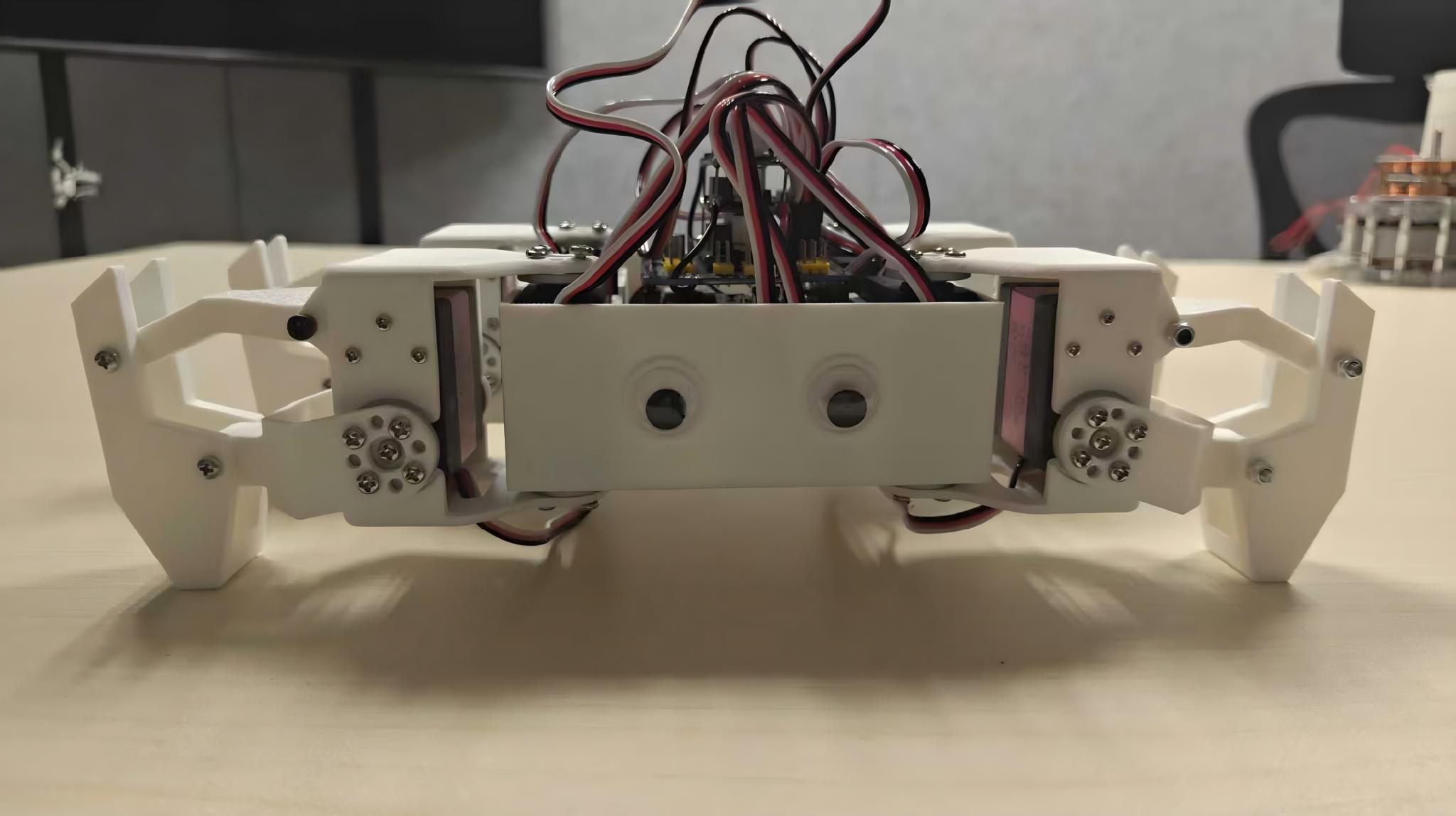

调整方法：发送 Home 指令让机器人站立 → 观察哪条腿歪斜 → 修改对应 trim 值 → 重新烧录固件（正值 = 顺时针偏移）。
本页参数依据官方 GitHub README、项目页作者评论与完整教程文档整理，如有更新以官方发布为准。
桌面级 8 自由度四足机器人 MiniKame 的可采购硬件 / 配件清单。 整理依据：作者在 Arduino Project Hub 项目页评论中提供的完整清单（含购买链接）、官方 GitHub 仓库 README 与完整教程文档。
| 序号 | 物料名称 | 型号 / 规格 | 数量 | 用途 | 购买链接 |
|---|---|---|---|---|---|
| 1 | 主控开发板 | Arduino UNO Q（4GB，内置 Wi-Fi） | 1 | 系统控制（Wi-Fi / RouterBridge / 舵机控制） | 官方商店 |

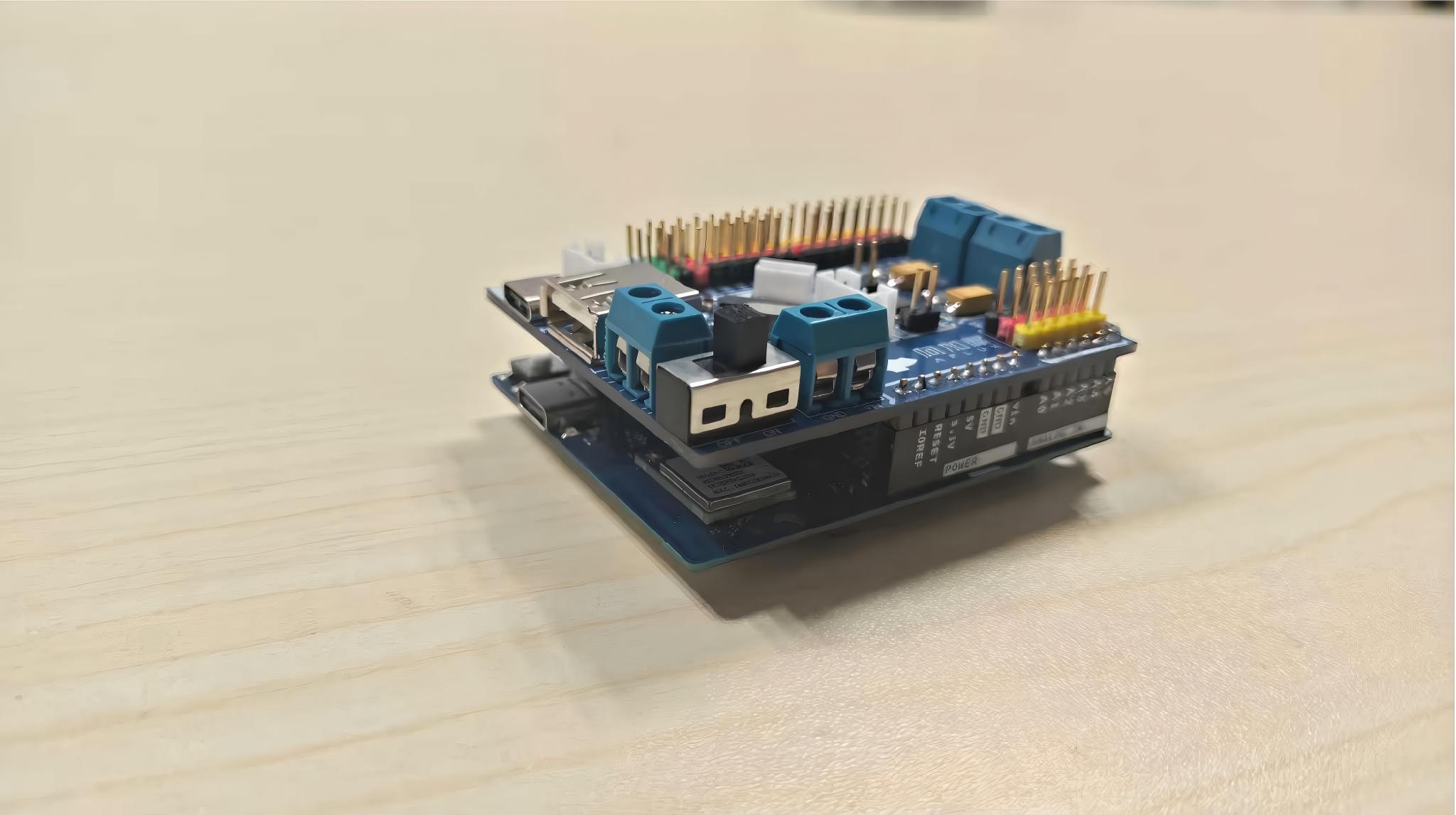

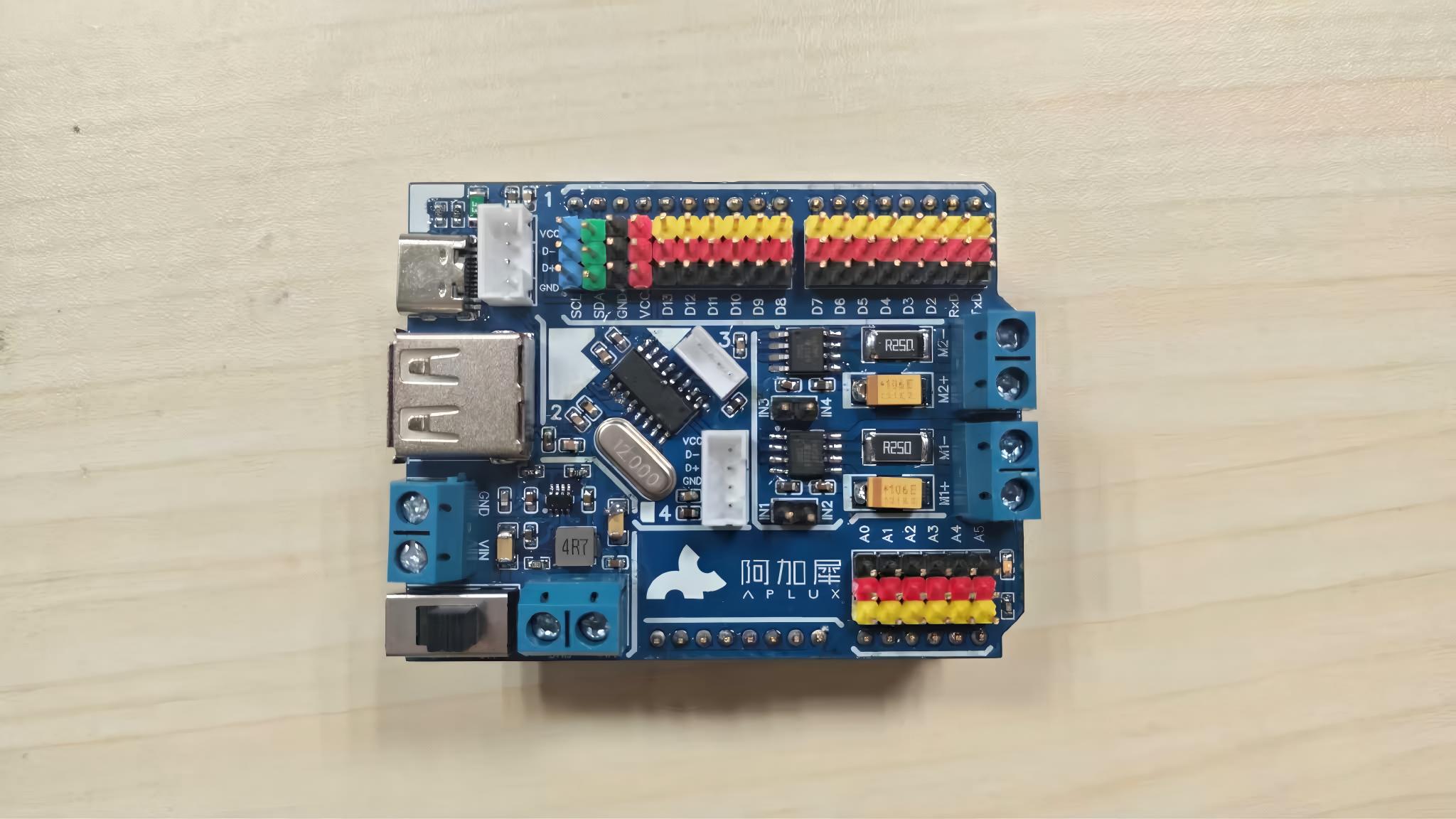

| 2 | UNO Q 扩展板 | 自定义扩展板（舵机排针、电源分配） | 1 | IO 扩展与舵机供电 | — |
| 3 | 舵机 | MG996R 数字舵机（双轴、金属齿，2×4 套装） | 8 | 四腿关节驱动（每腿 2 个：髋关节 + 膝关节） | Amazon |
| 4 | 电池 | 12V 锂电池组（18650 3S） | 1 | 舵机与主控供电 | Amazon |
| 5 | 3D 打印件 | 车身 + 四腿部件（模型开源，可自行打印） | 1 套 | 机械结构 | 模型目录 |
| 6 | M3×30 内六角螺钉 | M3×30 | 8 pcs | 小腿 | — |
| 7 | M3×45 内六角螺钉 | M3×45 | 4 pcs | 大腿 | — |
| 8 | M3 自锁螺母 | M3 | 12 pcs | 通用锁紧 | — |
| 9 | M3×6 内六角螺钉 | M3×6 | 3 pcs | 主控固定 | — |
| 10 | M3×10 内六角螺钉 | M3×10 | 2 pcs | 电池盖 | — |
| 11 | M3×6 十字螺钉 | M3×6 | 64 pcs | 舵机套件附带 | — |
| 12 | M2×6 十字自攻螺钉 | M2×6 | 56 pcs | 舵机套件附带 | — |
| 13 | 15mm 黑色活动眼贴 | 15mm | 2 pcs | 装饰（眼睛） | — |
说明：
- 项目 README 的基础硬件表中舵机列为 SG90、电池列为 7.4V；作者在项目页评论中给出的实际制作清单为 MG996R ×8 + 12V 锂电池，本表以后者为准。
- 3D 打印件需自备 3D 打印机与耗材（官方未标注具体耗材型号）。
| 类别 | 名称 | 数量 | 链接 |
|---|---|---|---|
| 硬件 | Arduino® UNO™ Q 4GB | 1 | 官方商店 |
| 软件 | Arduino App Lab（开发环境） | 1 | 官方文档 |
| 适用对象 | 开源协议 | 说明 |
|---|---|---|
| 项目（整体） | Apache License 2.0（Apache-2.0） | 来源：Arduino Project Hub 项目页许可标注（license_type: Apache License 2.0） |
备注：GitHub 仓库未附独立 LICENSE 文件；完整教程 PDF 文末标注为 MIT，与项目页标注不一致。再分发 / 二次开发建议以项目页标注的 Apache-2.0 为准（如需可向作者确认）。
| 类型 | 链接 |
|---|---|
| 项目仓库（GitHub） | https://github.com/APLUX-Official/kame_robot |
| 项目案例页（Arduino Project Hub） | https://projecthub.arduino.cc/aplux/minikame-quadruped-robot-a-desktop-robot-building-tutorial-from-scratch-439e7e |
| 完整制作教程（PDF） | https://projects.arduinocontent.cc/bb4a0189-d9ac-449d-9b92-bfc96145f42c.pdf |
| 电路原理图（PDF） | https://github.com/APLUX-Official/kame_robot/blob/master/Schematic_2026-03-10.pdf |
| 3D 打印模型目录 | https://github.com/APLUX-Official/kame_robot/tree/master/models |
| Arduino UNO Q 4GB（官方商店） | https://store.arduino.cc/products/uno-q-4gb |
| Arduino App Lab（开发环境） | https://docs.arduino.cc/software/app-lab/ |
| MG996R 舵机（Amazon） | https://www.amazon.com/dp/B07MFK266B |
| 12V 锂电池组（Amazon） | https://www.amazon.com/dp/B0FG2P7RGP |
| 开发团队主页 | https://github.com/APLUX-Official |
